Pango GL41H-16Q
- درجة مادة الجسم
- QT450-10
- درجة مادة المصفاة
- 304
- الضغط الاسمي
- PN16
اختر فتحات المصفاة وفق جودة المياه وفقد الضغط المسموح؛ مقاس الشبكة خيار مستقل.
صمامات الأنابيب والمصافي
مصافٍ بفلنجات على شكل Y
تحجز المصفاة GL41H-16Q على شكل Y الجسيمات الصلبة من الماء بواسطة شبكة مثقبة داخل جسم من حديد الدكتايل. تتوفر خمسة مقاسات اسمية موثقة بضغط اسمي 1.6 MPa.
GL41H-16Q
حديد دكتايل
1.6 MPa
حدد المقاس الاسمي وقدم أبعاد ثقوب الفلنجة المقابلة وأبعاد التركيب.
صور المنتج
عرض المنتج
اختر صورة لعرض المنتج أو التكوين الظاهر فيها.

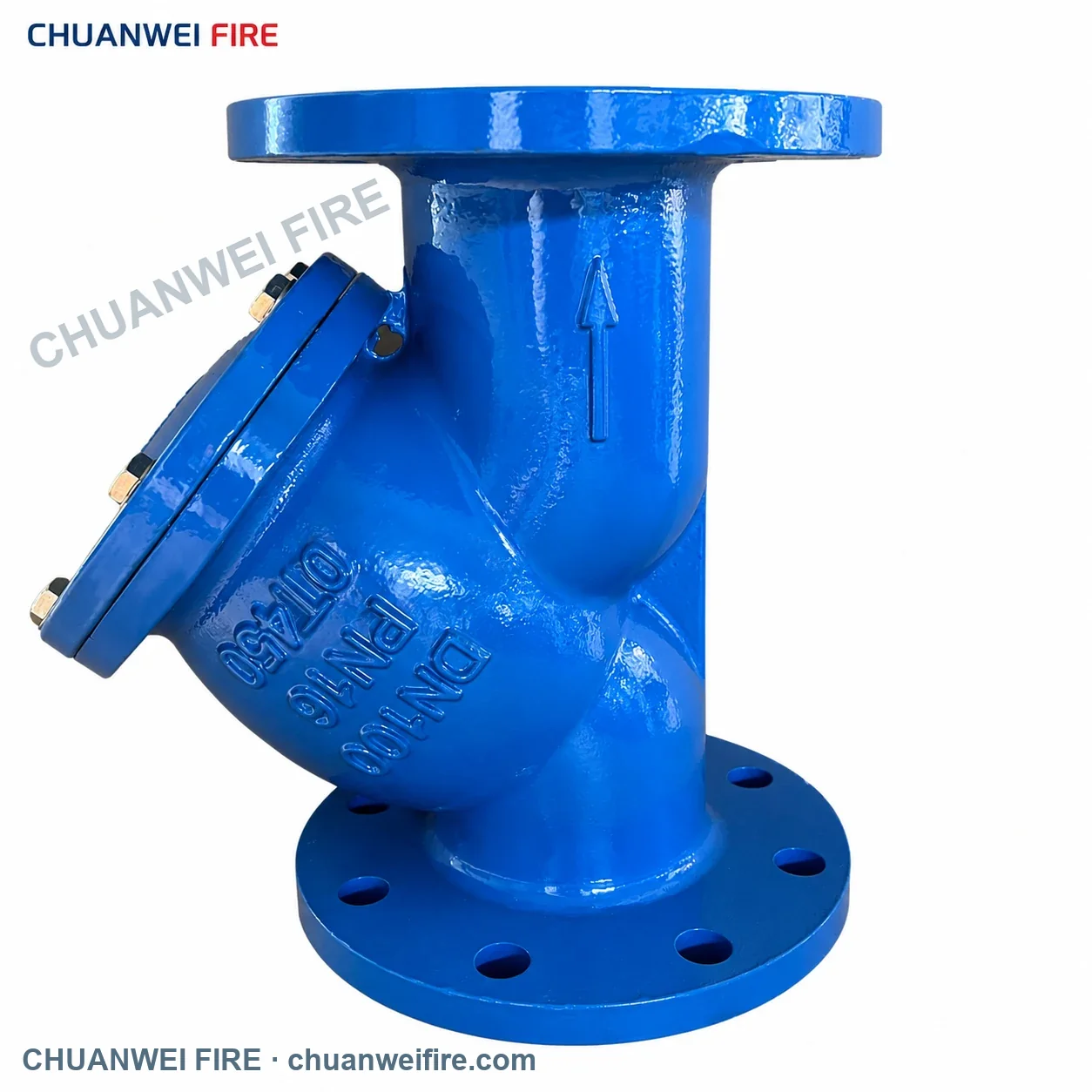

مصفاة GL41H-16Q بفلنجات على شكل Y.1 / 1
المواصفات
مواصفات المنتج
استخدم المواصفات مع جدول التكوينات أدناه.
- الموديل
- GL41H-16Q
- مادة الجسم
- حديد دكتايل
- الضغط الاسمي
- 1.6 MPa
- المقاسات الاسمية
- DN50 / DN65 / DN80 / DN100 / DN125
- التوصيل
- بفلنجات
- مادة مانع التسرب
- EPDM
- الشبكة والغطاء
- شبكة مثقبة وغطاء مثبت بمسامير
الموديلات والتكوينات
الموديلات والتكوينات
طابق مرجع المنتج وتفاصيل الاختيار مع طلبك.
| التكوين | مرجع المنتج | تفاصيل الاختيار |
|---|---|---|
| DN50 | GL41H-16Q | GL41H-16Q · DN50 · توصيل بفلنجة |
| DN65 | GL41H-16Q | GL41H-16Q · DN65 · توصيل بفلنجة |
| DN80 | GL41H-16Q | GL41H-16Q · DN80 · توصيل بفلنجة |
| DN100 | GL41H-16Q | GL41H-16Q · DN100 · توصيل بفلنجة |
| DN125 | GL41H-16Q | GL41H-16Q · DN125 · توصيل بفلنجة |
مرجع الاختيار
يساعد المثال التالي من الشركة المصنّعة المذكورة في تحديد متطلبات الاستفسار. القيم تخص الطراز المرجعي المذكور، ولا تمثل مواصفات منتج CHUANWEI المصوّر أعلاه. اطلب ورقة بيانات الطراز المعروض لطلبك.
طلب عرض سعر
اختر التكوين المطلوب
أرسل مرجع المنتج والكمية ووجهة التسليم والمتطلبات أدناه.
المقاس والفلنجة المقابلةحدد المقاس الاسمي وقدم أبعاد ثقوب الفلنجة المقابلة وأبعاد التركيب.
متطلبات الترشيححدد حجم الجسيمات أو فتحات الشبكة والتدفق المطلوب وظروف تشغيل الماء.
اطلب تفاصيل المنتج وعرض سعر
أرسل التكوين المختار والكمية والوجهة.
