ZSJZ-M-1.2 · DN50–DN200
مفاتيح تدفق المياه من النوع السرجي
مؤشرات تدفق مياه بريشة، من النوع السرجي وبدون مؤخر زمني، لمراقبة الأنابيب الأفقية في أنظمة الرش الآلي ذات الأنابيب الرطبة.
تعرض صورة المنتج عينة DN100 كمرجع للسلسلة. يجب تأكيد القطر الخارجي للأنبوب وأبعاد التركيب ومتطلبات نقاط التلامس الكهربائية وتدفق الإنذار ومتطلبات إعادة الضبط قبل عرض السعر.

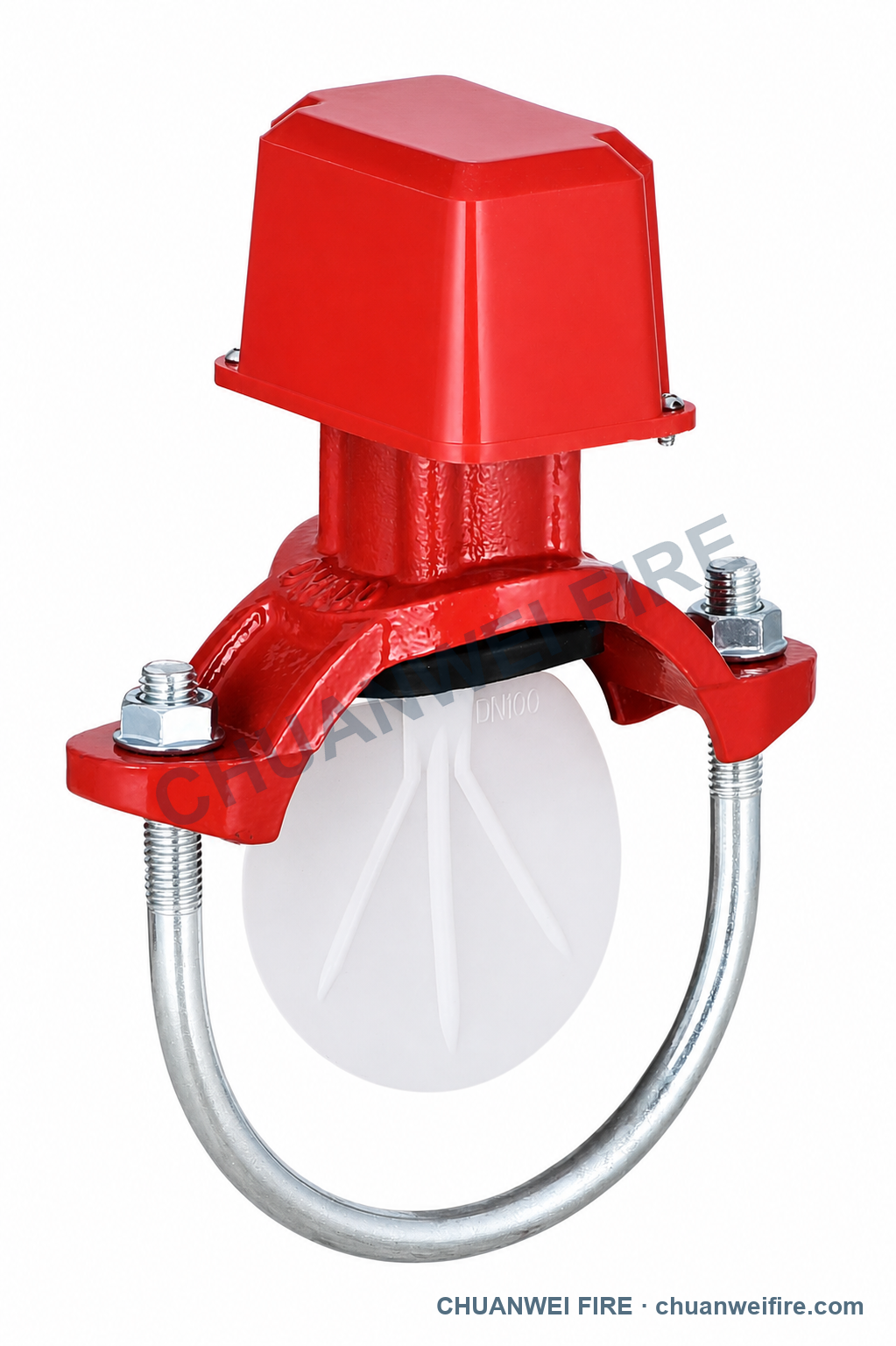

صورة المنتج
عينة DN100 تمثيلية للسلسلة
توضح صورة الخلفية البيضاء المؤرشفة جسم السرج ومشبك U وريشة الاستشعار لعينة DN100. ولا تثبت أبعاد كل المقاسات المدرجة.
المواصفات
نطاق السلسلة المؤكد
تتبع السلسلة ونطاق الموديلات والضغط المقنن والبنية والمواد والاستخدام المقصود سجل v11 المعتمد. تبقى البيانات الكهربائية وبيانات التركيب غير المحسومة ضمن عناصر عرض السعر.
- نوع المنتج
- مؤشر تدفق مياه بريشة من النوع السرجي
- سلسلة المصنع
- ZSJZ-M-1.2
- نطاق مقاسات الأنابيب الاسمية
- DN50–DN200 / 2–8 in
- البنية
- نوع سرجي · تثبيت بمشبك U · بدون مؤخر زمني
- ضغط التشغيل المقنن
- 1.2 MPa / 12 bar / approx. 175 psi
- الاستخدام
- مراقبة تدفق المياه في الأنابيب الأفقية لأنظمة الرش الآلي ذات الأنابيب الرطبة
- ترتيب التركيب
- أنبوب أفقي؛ العلبة إلى أعلى أو الجانب؛ يُثبت مشبك U من أسفل
- المواد المؤكدة
- علبة توصيل من ألمنيوم ADC12 / A380؛ سرج من حديد دكتايل QT450-10؛ مشبك U من Q235B مجلفن بالغمس الساخن؛ ريشة PE؛ حشية EPDM
- المرجع الفني
- مرجع التصنيع GB 5135.7-2018
- نطاق الصورة
- المنتج DN100 / 4 in معروض كمرجع للسلسلة
- مطابقة الأنبوب وأبعاد التركيب
- يُؤكد مع عرض السعر
- نوع نقاط التلامس وقدرتها
- يُؤكد مع عرض السعر
- بيانات تدفق الإنذار وإعادة الضبط
- يُؤكد مع عرض السعر
- نطاق الحرارة وحماية العلبة
- يُؤكد مع عرض السعر
- التغليف
- يُؤكد مع عرض السعر
الموديلات المتاحة
جدول موديلات المصنع المعتمد
اختر مقاس الأنبوب الاسمي أولاً. صورة DN100 مرجع للسلسلة، ويجب تأكيد القطر الخارجي للأنبوب وأبعاد التركيب للموديل المختار.
| مقاس الأنبوب الاسمي | موديل المصنع |
|---|---|
| DN50 / 2 in | ZSJZ50-M-1.2 |
| DN65 / 2½ in | ZSJZ65-M-1.2 |
| DN80 / 3 in | ZSJZ80-M-1.2 |
| DN100 / 4 in | ZSJZ100-M-1.2 |
| DN125 / 5 in | ZSJZ125-M-1.2 |
| DN150 / 6 in | ZSJZ150-M-1.2 |
| DN200 / 8 in | ZSJZ200-M-1.2 |
تأكيد عرض السعر
التفاصيل المطلوبة قبل الإنتاج
أرسل الموديل المختار ومعلومات الأنبوب المطابقة حتى يتبع السرج والريشة وتكوين الإشارة عرض السعر المعتمد.
أرسل متطلبات مفتاح تدفق المياه ZSJZ
أدرج موديل المصنع ومقاس الأنبوب الاسمي والقطر الخارجي للأنبوب والمتطلبات الكهربائية والكمية والوجهة.
