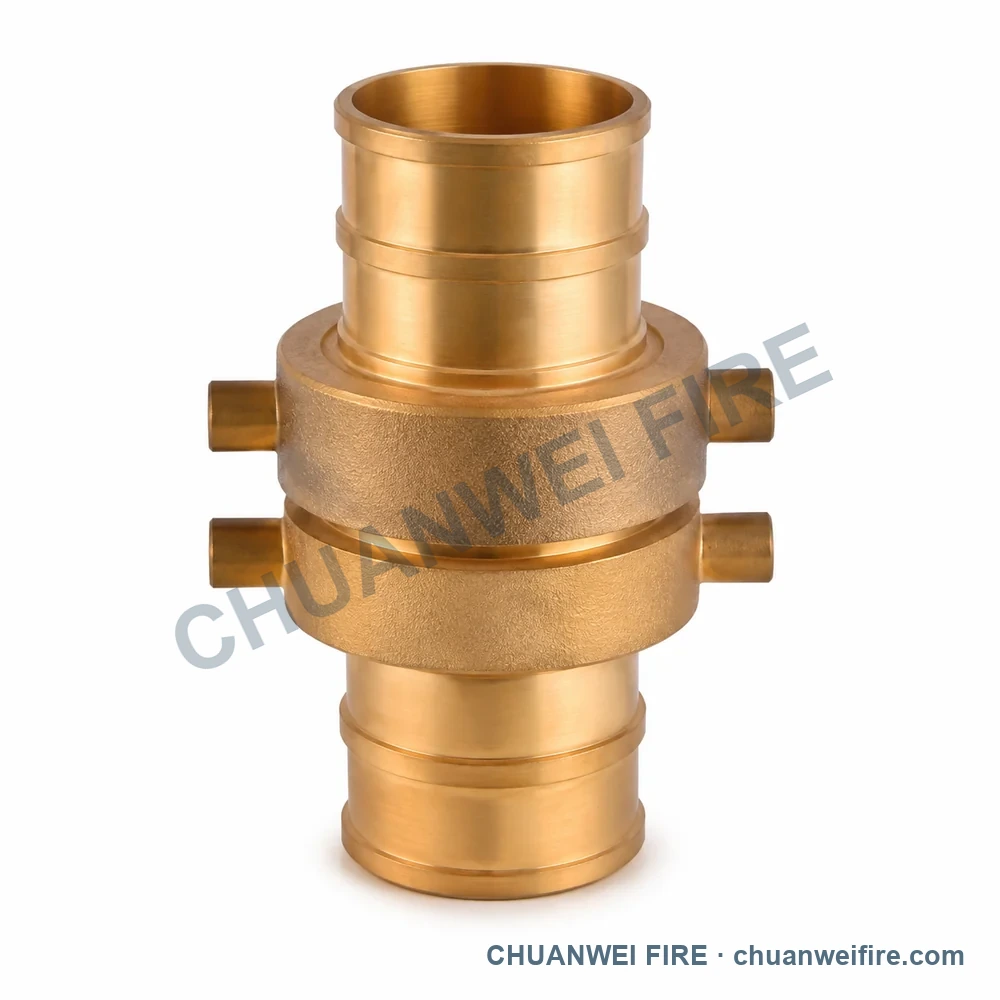

وصلة خرطوم حريق NH — UHC-010 / UHC-011 / UHC-012
مراجع التوصيل أو الأبعاد: inlet 1.5 in NH; outlet 38 mm · inlet 2 in NH; outlet 51 mm · inlet 2.5 in NH; outlet 63 mm
5 تكوينات للاختيار
وصلات خراطيم حريق بنظم NH وGOST وUNI وBS 336
استخدم صور التكوين لتحديد المنتج المطلوب، ثم أكد التوصيل والمواد وبيانات الأداء مع عرض السعر.
5 تكوينات مصورة
صور التكوينات توضيحية. اطلب تأكيد صورة المنتج والتوصيلات وبيانات الأداء للتكوين المطلوب قبل الطلب.
التكوينات المتاحة

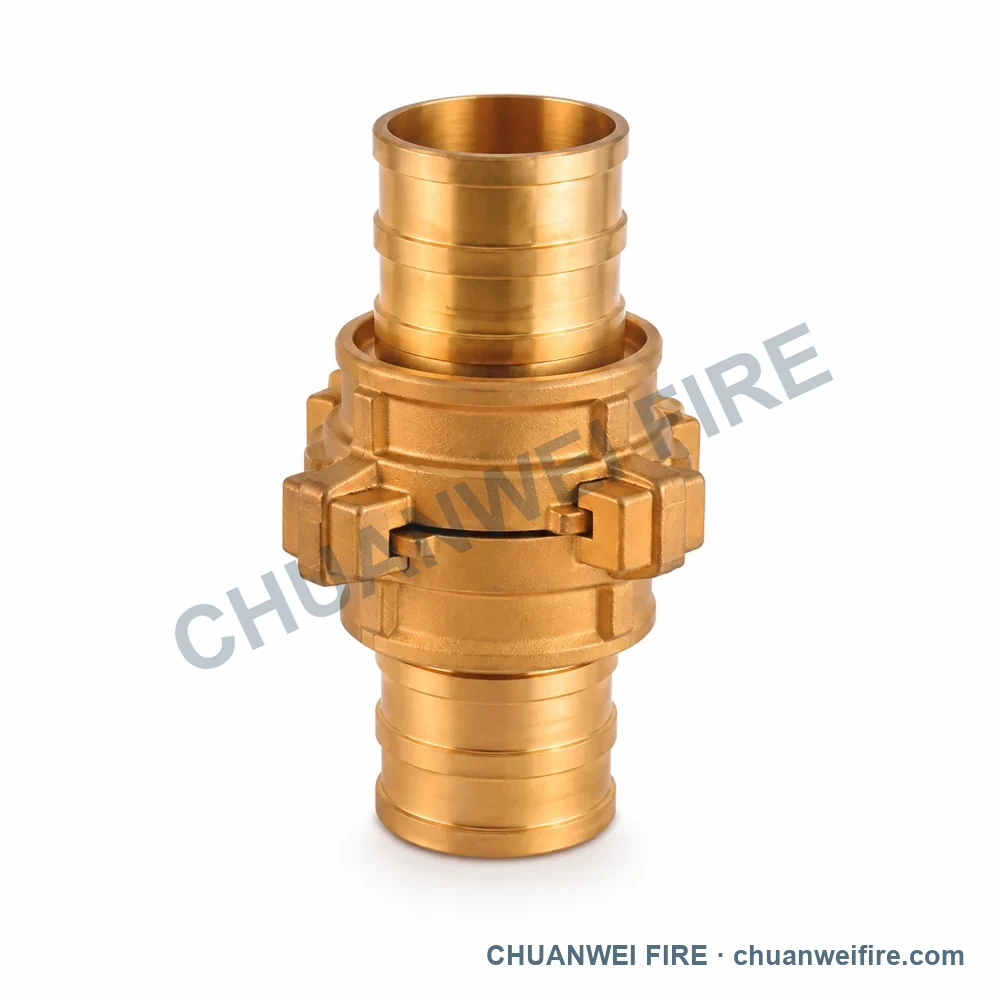

وصلة خرطوم حريق GOST — RHC-010 / RHC-011
مراجع التوصيل أو الأبعاد: inlet 2 in GOST; outlet 51 mm · inlet 2.5 in GOST; outlet 63 mm

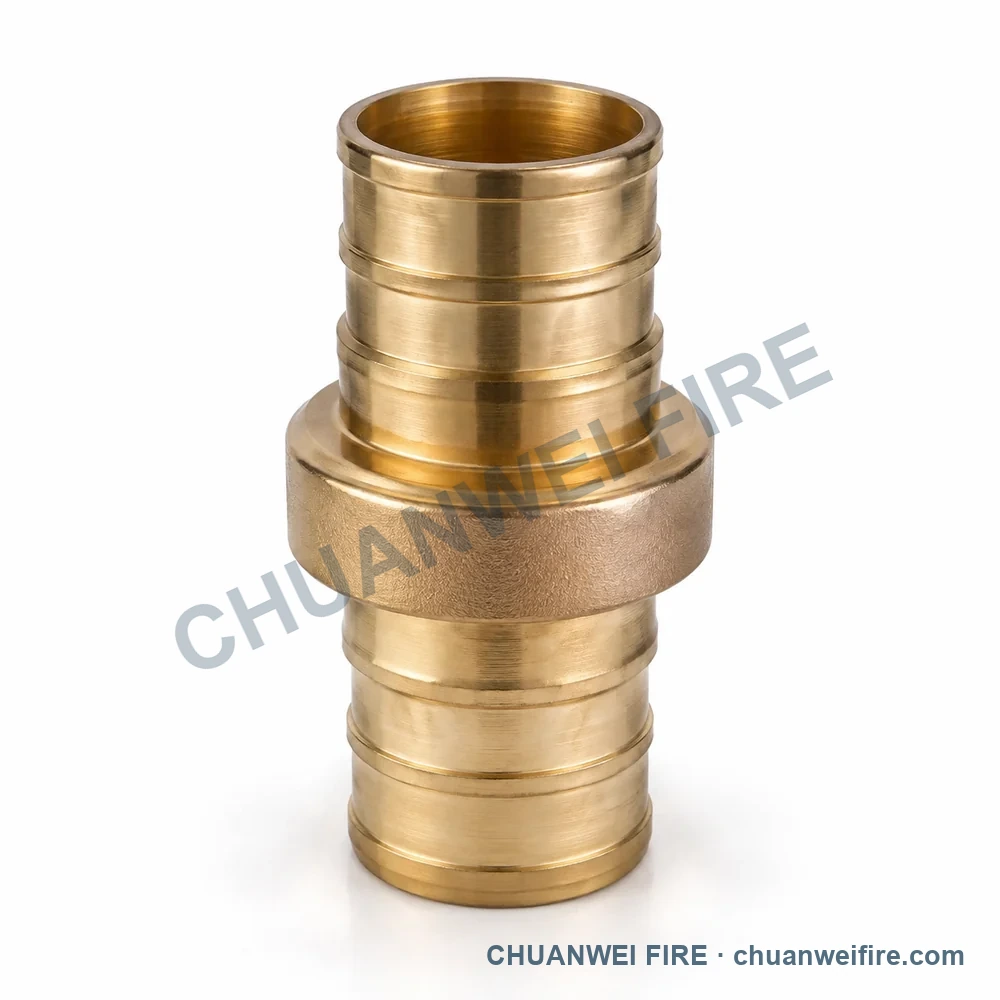

وصلة خرطوم حريق UNI — IHC-011 / IHC-012
مراجع التوصيل أو الأبعاد: inlet UNI45; outlet 45 mm · inlet UNI70; outlet 70 mm
وصلة خرطوم حريق BS336 — GHC-010 / GHC-011 / GHC-012 / GHC-013 / GHC-014
مراجع التوصيل أو الأبعاد: inlet 1.5 in BS336; outlet 38 mm · inlet 2 in BS336; outlet 51 mm · inlet 2.5 in BS336; outlet 38 mm · inlet 2.5 in BS336; outlet 51 mm · inlet 2.5 in BS336; outlet 63 mm
وصلة خرطوم حريق بحلقة — MHS-010 / MHS-011
مراجع التوصيل أو الأبعاد: inlet 1.5 in; outlet 38 mm · inlet 2.5 in; outlet 63 mm
صور التكوينات
5 تكوينات للاختيار
صور توضيحية لمقارنة التكوينات المتاحة. اطلب صورة المنتج والرسم الخاصين بالتكوين المطلوب لتأكيد التوصيل والأبعاد.
وصلة خرطوم حريق NH — UHC-010 / UHC-011 / UHC-0121 / 5
المواصفات
معلومات اختيار المنتج
قارن مراجع التوصيل والأبعاد لاختيار التكوين المناسب. تُؤكد مواصفات الطلب النهائية مع عرض السعر.
- فئة المنتج
- وصلات خراطيم حريق بنظم NH وGOST وUNI وBS 336
- التكوينات المتاحة
- 5 تكوينات مصورة
التكوينات المتاحة
التكوينات ومراجع التوصيل
قارن التكوين ومراجع التوصيل أو الأبعاد في كل صف.
| التكوين | مراجع التوصيل أو الأبعاد |
|---|---|
| وصلة خرطوم حريق NH — UHC-010 / UHC-011 / UHC-012 | inlet 1.5 in NH; outlet 38 mm · inlet 2 in NH; outlet 51 mm · inlet 2.5 in NH; outlet 63 mm |
| وصلة خرطوم حريق GOST — RHC-010 / RHC-011 | inlet 2 in GOST; outlet 51 mm · inlet 2.5 in GOST; outlet 63 mm |
| وصلة خرطوم حريق UNI — IHC-011 / IHC-012 | inlet UNI45; outlet 45 mm · inlet UNI70; outlet 70 mm |
| وصلة خرطوم حريق BS336 — GHC-010 / GHC-011 / GHC-012 / GHC-013 / GHC-014 | inlet 1.5 in BS336; outlet 38 mm · inlet 2 in BS336; outlet 51 mm · inlet 2.5 in BS336; outlet 38 mm · inlet 2.5 in BS336; outlet 51 mm · inlet 2.5 in BS336; outlet 63 mm |
| وصلة خرطوم حريق بحلقة — MHS-010 / MHS-011 | inlet 1.5 in; outlet 38 mm · inlet 2.5 in; outlet 63 mm |
تفاصيل التكوينات
قارن مواصفات كل تكوين مسمى أدناه. تنطبق القيم على التكوين الموضح فقط.
وصلة فورية من النحاس الأصفر — 2½ in
قطر ذيل الخرطوم حقل اختيار منفصل عن المقاس الاسمي للوصلة والقطر الداخلي للخرطوم.
- المقاس الاسمي
- 2½ in
- المادة
- جسم من النحاس الأصفر
- خيارات قطر ذيل الخرطوم
- 38 / 51 / 63 mm
- التشغيل
- وصلة فورية ذكر وأنثى
أكد الوصلة المطابقة وفق الرسم أو العينة المطلوبة قبل الطلب.
وصلة NH/NST من النحاس الأصفر بحلقة تمدد — 2½ in
حدد خيار الضغط ومتطلب ذيل الخرطوم مع تكوين التوريد الدقيق. الخيارات أدناه ليست مصفوفة كاملة لجميع التركيبات.
- المقاس الاسمي
- 2½ in NH/NST
- المادة
- جسم من النحاس الأصفر
- التشغيل
- توصيل بحلقة تمدد
- ضغط التشغيل
- 1.6 MPa / 16 bar; 2.5 MPa / 25 bar
- خيارات قطر ذيل الخرطوم
- 73 mm / 2-13/16 in / 3 in
أكد الوصلة المطابقة وفق الرسم أو العينة المطلوبة قبل الطلب.
تأكيد عرض السعر
أكد التكوين قبل الإنتاج
ابدأ بالتكوين المطلوب والكمية. أضف المقاس والتوصيل وضغط التشغيل وبلد الوجهة عند توفرها؛ سنراجع تفاصيل التوريد معك.
التوصيل والمقاسأكد اتجاه المدخل والمخرج والمقاس الاسمي ونوع السن أو الوصلة أو الفلنجة بعينة مطابقة أو رسم عند الحاجة.
المادة والتشطيبأكد مادة الجسم ودرجة السبيكة ومادة الختم والتشطيب واللون؛ لا يثبت اللون الظاهر نوع المادة.
الضغط والوثائقحدد ضغط التشغيل والاختبار والوسط والوثائق المطلوبة مع طلب عرض السعر.
الصورة والرسم المعتمدراجع الصورة الأصلية أو العينة والرسم المعتمد لتأكيد التفاصيل الصغيرة والعلامات والأبعاد قبل الإنتاج.
أرسل متطلبات وصلات خراطيم حريق بنظم NH وGOST وUNI وBS 336
ابدأ بالتكوين المطلوب والكمية. يمكن إضافة المقاس والتوصيل ومتطلبات المشروع لاحقاً.
