فوهة مفتوحة · تكوينات متدلية وأفقية
فوهات ستارة مائية
مجموعة فوهات مفتوحة من النحاس المطلي بالكروم، متاحة بتكوين متدلٍ أو أفقي. ويمكن توريد الموديلات الأفقية بشق تصريف واحد أو شقين.
يُؤكد ضغط التشغيل ومعامل التدفق وزاوية التصريف وأداء الستارة المائية حسب الموديل المحدد ومتطلبات المشروع المعتمدة.
تكوينات المنتج الحقيقية
ثلاثة تكوينات تصريف متاحة

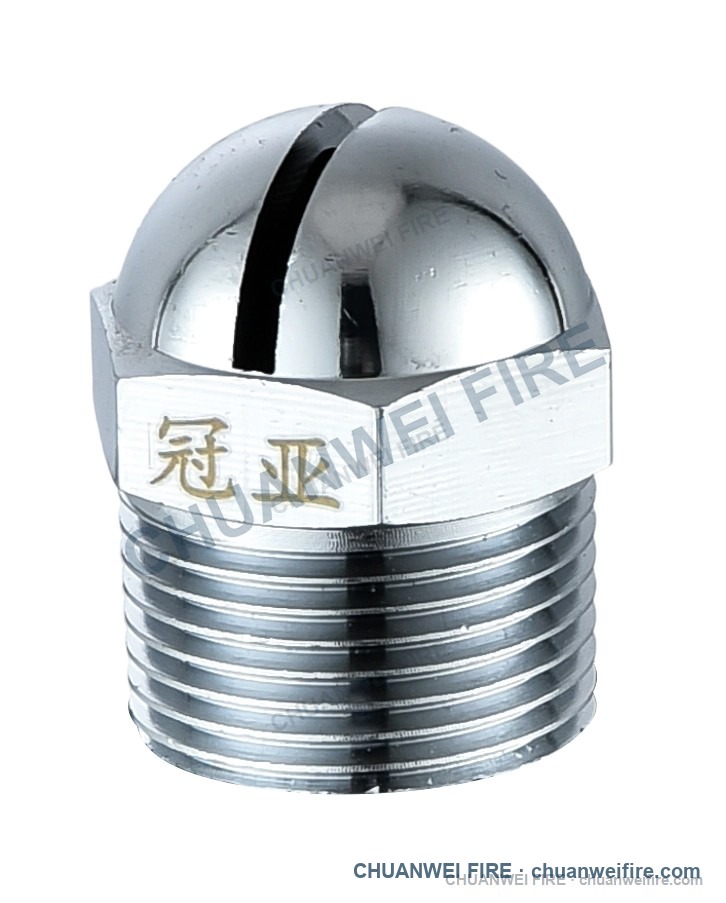

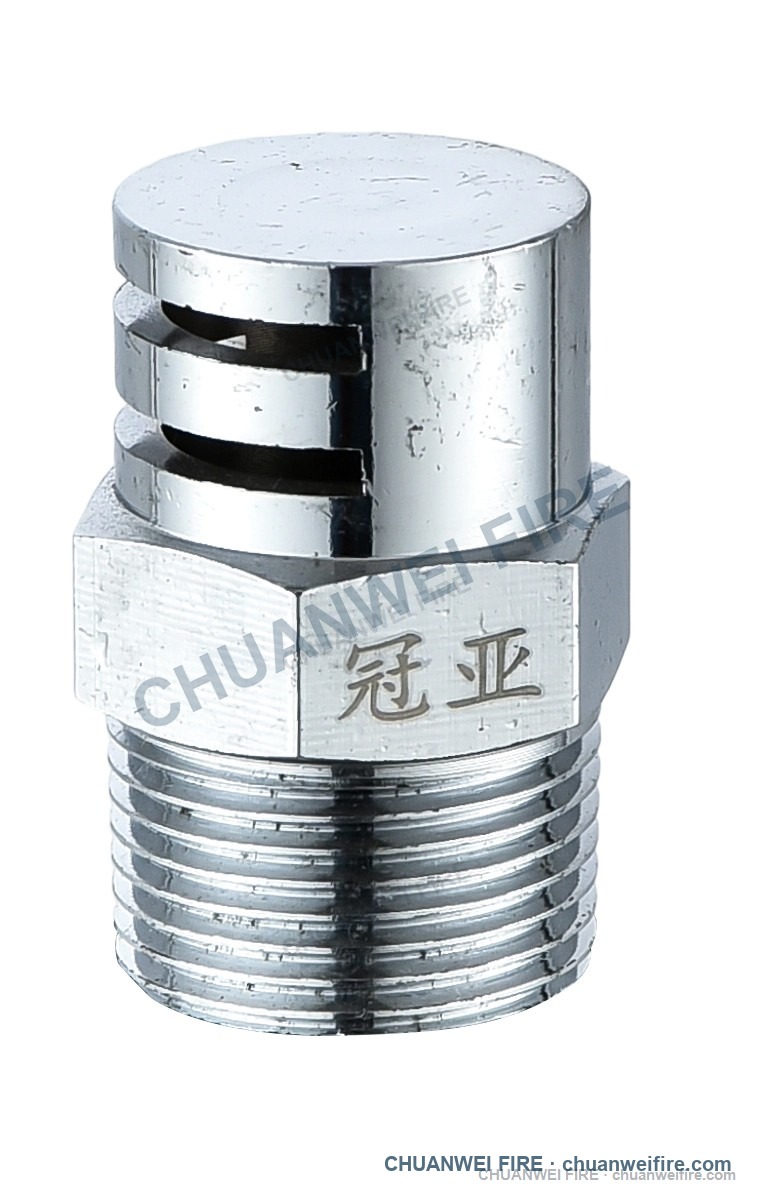

توضح الصور المقدمة فوهة أفقية أحادية الشق، وفوهة أفقية مزدوجة الشق، وفوهة ستارة مائية متدلية. وجميعها فوهات مفتوحة دون عنصر حساس للحرارة.
نظرة فنية
مواصفات مؤكدة للمشتري
تُعرض بيانات البنية والتكوين المؤكدة بصورة منفصلة عن القيم الهيدروليكية التي يجب مطابقتها مع الموديل المختار وتصميم المشروع.
مواصفات السلسلة
- عائلة المنتج
- فوهات ستارة مائية
- التكوينات المتاحة
- أفقي أحادي الشق; أفقي مزدوج الشق; متدلٍ
- عنصر التشغيل
- فوهة مفتوحة دون عنصر حساس للحرارة
- مادة الجسم
- نحاس
- معالجة السطح
- مطلي بالكروم
- الوصلات الاسمية
- DN15 / ½ in; DN20 / ¾ in; DN25 / 1 in
- أقصى ضغط تشغيل
- متاح عند الطلب
- شكل اللولب
- إنتاج قياسي أو تخصيص وفق رسم أو عينة معتمدة
الموديلات المتاحة
ستة تكوينات لطلب عرض السعر
اسم المنتج الدولي والمقاس الاسمي هما حقلا الاختيار الأساسيان. ويُحتفظ بالرمزين ZSTMA وZSTMB كمراجع مصنع لمطابقة الإنتاج.
| اسم المنتج الدولي | المقاس الاسمي | تكوين التصريف | نوع التشغيل | مرجع المصنع |
|---|---|---|---|---|
| فوهة ستارة مائية متدلية | DN15 / ½ in | تصريف متدلٍ | فوهة مفتوحة | ZSTMA |
| فوهة ستارة مائية متدلية | DN20 / ¾ in | تصريف متدلٍ | فوهة مفتوحة | ZSTMA |
| فوهة ستارة مائية متدلية | DN25 / 1 in | تصريف متدلٍ | فوهة مفتوحة | ZSTMA |
| فوهة ستارة مائية أفقية | DN15 / ½ in | شق واحد أو شقان | فوهة مفتوحة | ZSTMB |
| فوهة ستارة مائية أفقية | DN20 / ¾ in | شق واحد أو شقان | فوهة مفتوحة | ZSTMB |
| فوهة ستارة مائية أفقية | DN25 / 1 in | شق واحد أو شقان | فوهة مفتوحة | ZSTMB |
إمكانات OEM / ODM
وصلات وهياكل تصريف مطابقة لطلبك
يمكن مراجعة تكوين اللولب والشق وفق رسم العميل أو العينة المعتمدة ومتطلبات المشروع.
أرسل متطلبات فوهة الستارة المائية
أدرج أسلوب التركيب والمقاس والشق الواحد أو الشقين ومتطلبات اللولب والبيانات الهيدروليكية المستهدفة والكمية وبلد الوجهة.
