WIKA 213.53 · NS100
- حد الضغط الثابت
- 100% FS
- حد الضغط المتذبذب
- 90% FS
FS تعني نهاية نطاق القياس. هذه الحدود تخص الطراز المرجعي بقطر 100 مم؛ تختلف حدود المقاسات الأصغر.
الملحقات
مقاييس ضغط مملوءة بالسائل
مقياس YN100BF تناظري مملوء بسائل، بغلاف من الفولاذ المقاوم للصدأ وقرص اسمي 100 mm ووصلة سفلية M20x1.5. يساعد سائل الغلاف على تخميد الحركة الناتجة عن الاهتزاز. اختر نطاق القياس وفق ضغط التشغيل.
YN100BF
مقياس تناظري مملوء بالسائل
ستانلس ستيل
حدد مجال التدريج المطلوب وضغط التشغيل المعتاد والأقصى؛ كل مجال مدرج خيار مستقل للمقياس.
صور المنتج
عرض المنتج
اختر صورة لعرض المنتج أو التكوين الظاهر فيها.

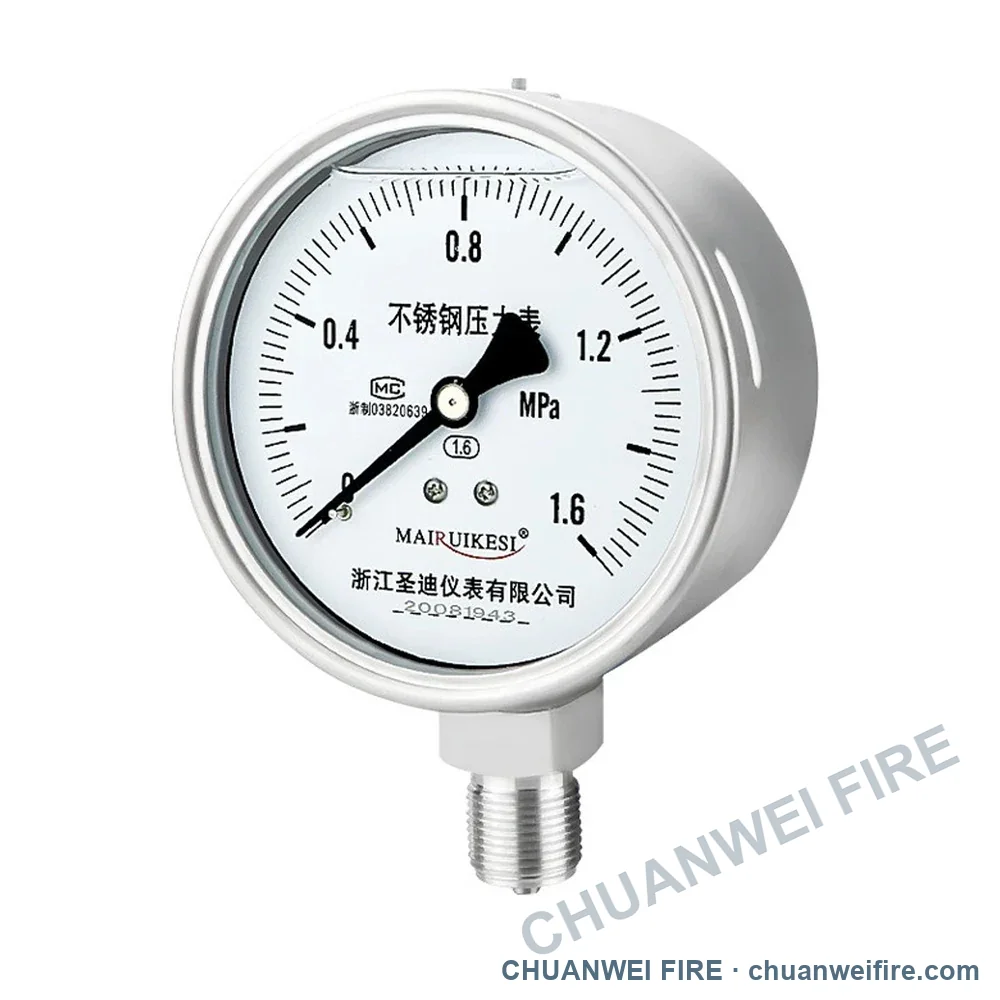

مقياس YN100BF مملوء بالسائل بهيكل من الستانلس ستيل.1 / 1
المواصفات
مواصفات المنتج
استخدم المواصفات مع جدول التكوينات أدناه.
- الموديل
- YN100BF
- النوع
- مقياس تناظري مملوء بالسائل
- مادة الهيكل
- ستانلس ستيل
- قطر القرص الاسمي
- 100 mm
- التوصيل
- توصيل سفلي M20x1.5
- فئة الدقة
- 1.6
- أنواع مجالات القياس
- ضغط موجب / فراغ / مركب
الموديلات والتكوينات
الموديلات والتكوينات
طابق مرجع المنتج وتفاصيل الاختيار مع طلبك.
| التكوين | مرجع المنتج | تفاصيل الاختيار |
|---|---|---|
| YN100BF · 0…0.1 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…0.1 MPa |
| YN100BF · 0…0.16 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…0.16 MPa |
| YN100BF · 0…0.25 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…0.25 MPa |
| YN100BF · 0…0.4 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…0.4 MPa |
| YN100BF · 0…0.6 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…0.6 MPa |
| YN100BF · 0…1 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…1 MPa |
| YN100BF · 0…1.6 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…1.6 MPa |
| YN100BF · 0…2.5 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…2.5 MPa |
| YN100BF · 0…4 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…4 MPa |
| YN100BF · 0…6 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…6 MPa |
| YN100BF · 0…10 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…10 MPa |
| YN100BF · 0…16 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…16 MPa |
| YN100BF · 0…25 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…25 MPa |
| YN100BF · 0…40 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…40 MPa |
| YN100BF · 0…60 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…60 MPa |
| YN100BF · 0…100 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار 0…100 MPa |
| YN100BF · -0.1…0 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0 MPa |
| YN100BF · -0.1…0.1 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0.1 MPa |
| YN100BF · -0.1…0.15 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0.15 MPa |
| YN100BF · -0.1…0.3 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0.3 MPa |
| YN100BF · -0.1…0.5 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0.5 MPa |
| YN100BF · -0.1…0.9 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…0.9 MPa |
| YN100BF · -0.1…1.5 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…1.5 MPa |
| YN100BF · -0.1…2.4 MPa | YN100BF | قرص 100 mm · توصيل سفلي M20x1.5 · المجال المختار -0.1…2.4 MPa |
مرجع الاختيار
يساعد المثال التالي من الشركة المصنّعة المذكورة في تحديد متطلبات الاستفسار. القيم تخص الطراز المرجعي المذكور، ولا تمثل مواصفات منتج CHUANWEI المصوّر أعلاه. اطلب ورقة بيانات الطراز المعروض لطلبك.
طلب عرض سعر
اختر التكوين المطلوب
أرسل مرجع المنتج والكمية ووجهة التسليم والمتطلبات أدناه.
مجال القياسحدد مجال التدريج المطلوب وضغط التشغيل المعتاد والأقصى؛ كل مجال مدرج خيار مستقل للمقياس.
توصيل العملية والمائعقدم رسم القلاوظ المطابق ووسط التشغيل ودرجات حرارة الوسط والمحيط ومادة الأجزاء الملامسة للوسط المطلوبة. حدد سائل ملء الغلاف بصورة منفصلة عن وسط التشغيل.
اطلب تفاصيل المنتج وعرض سعر
أرسل التكوين المختار والكمية والوجهة.
