Victaulic grooved fittings · 07.01
- درجة الحديد الدكتايل
- ASTM A536 65-45-12
- نظام الأخدود
- OGS
طابق القطر الخارجي للأنبوب وشكل الأخدود؛ يعتمد ضغط مجموعة التوصيل أيضاً على الوصلة والأنبوب.
وصلات الأنابيب المحززة
مخفضات متحدة المركز ذات أخاديد
تربط المخفضات المحززة متحدة المركز بين أنبوبين مختلفي القطر عبر انتقال مركزي. يتميز الجسم الأحمر من حديد الدكتايل بفتحة كبيرة وأخرى صغيرة ونهايات محززة.
مخفض متحد المركز
نهايات محززة
طابق أبعاد الأنبوب الفعلية ورسم التوصيل عند الطلب. تتوفر الأبعاد وبيانات الضغط الخاصة بكل مقاس عند الطلب.
صور المنتج
عرض المنتج

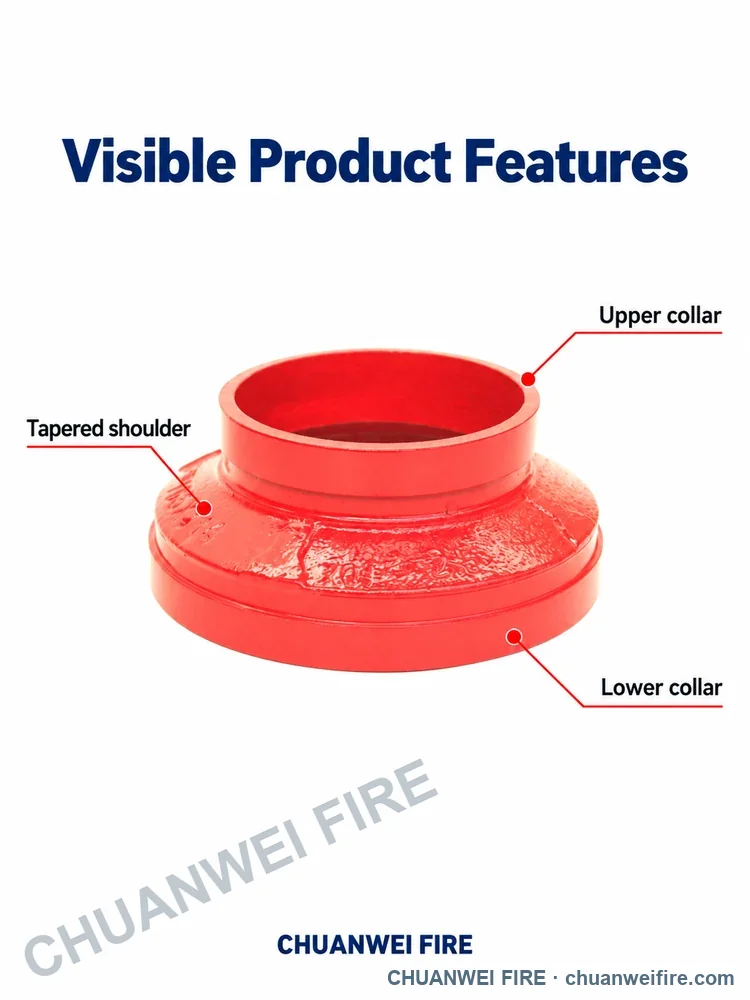

شاهد الصورة الفعلية للمنتج والرسم التوضيحي للخصائص.

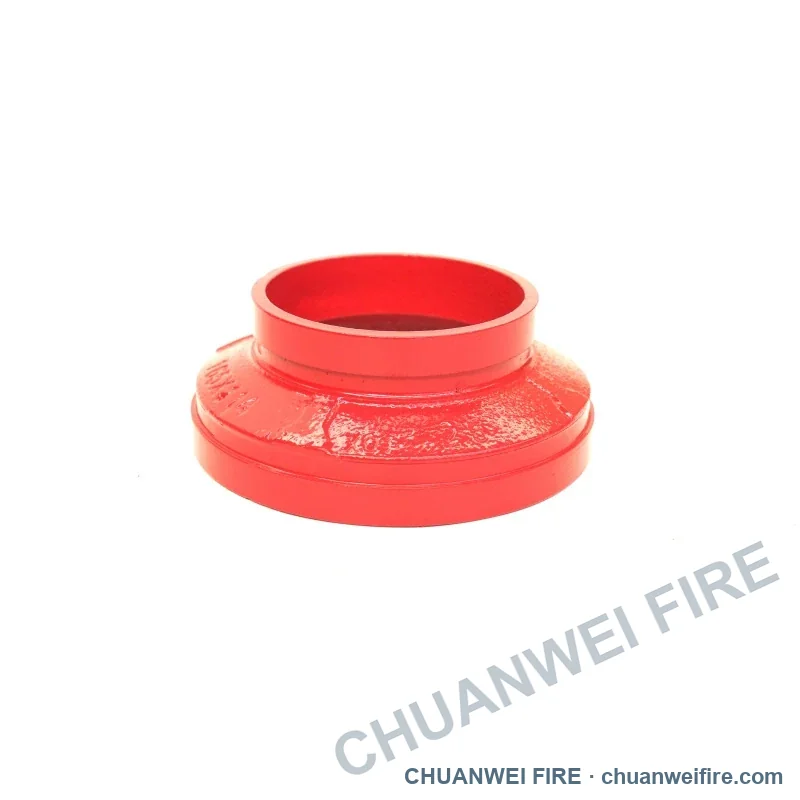

مخفض أحمر متحد المركز — صورة فعلية للمنتج1 / 2
المواصفات
مواصفات المنتج
استخدم المواصفات مع جدول التكوينات أدناه.
- التكوين
- مخفض متحد المركز
- التوصيل
- نهايات محززة
- مادة الجسم
- حديد دكتايل
- الاستخدام
- أنابيب مياه مكافحة الحريق
- المنشأ
- فوجيان، الصين
- التخصيص
- متاح
- زوج المقاسات الاسمية / زوج الأقطار الخارجية للأنبوب
- DN80 × DN50 / 89 × 60 mm; DN80 × DN65 / 89 × 76 mm; DN100 × DN50 / 114 × 60 mm; DN100 × DN65 / 114 × 76 mm; DN100 × DN80 / 114 × 89 mm; DN125 × DN50 / 140 × 60 mm; DN125 × DN65 / 140 × 76 mm; DN125 × DN80 / 140 × 89 mm; DN125 × DN100 / 140 × 114 mm; DN150 × DN50 / 165 × 60 mm; DN150 × DN65 / 165 × 76 mm; DN150 × DN80 / 165 × 89 mm; DN150 × DN100 / 165 × 114 mm; DN150 × DN125 / 165 × 140 mm; DN200 × DN80 / 219 × 89 mm; DN200 × DN100 / 219 × 114 mm; DN200 × DN125 / 219 × 140 mm; DN200 × DN150 / 219 × 165 mm
الموديلات والتكوينات
الموديلات والتكوينات
التكوين المصور متاح لطلب عرض سعر. أرسل متطلبات التوصيل والتشغيل أدناه.
| التكوين | تفاصيل الاختيار |
|---|---|
| مخفض متحد المركز | القطران الخارجيان للأنبوب عند الطرفين الكبير والصغير وشكل الأخدود والكمية. |
مرجع الاختيار
يساعد المثال التالي من الشركة المصنّعة المذكورة في تحديد متطلبات الاستفسار. القيم تخص الطراز المرجعي المذكور، ولا تمثل مواصفات منتج CHUANWEI المصوّر أعلاه. اطلب ورقة بيانات الطراز المعروض لطلبك.
طلب عرض سعر
اختر التكوين المطلوب
أرسل مرجع المنتج والكمية ووجهة التسليم والمتطلبات أدناه.
التوصيل والاختيارالقطران الخارجيان للأنبوب عند الطرفين الكبير والصغير وشكل الأخدود والكمية.
التشغيل والتخصيصأرسل متطلبات التشغيل والكمية والوجهة. التخصيص متاح وتُراجع تفاصيله وفق طلبك.
