صمام التحكم بالمياه لنظام الغمر
صمام الغمر الغشائي
صمام للتحكم بالمياه يعمل بغشاء لأنظمة رشاشات الغمر المفتوحة، متاح بوصلات ذات فلنجات أو محززة. في وضع الاستعداد يحجز الصمام مياه التغذية؛ وعند اكتشاف حريق أو تشغيل التحرير اليدوي، يفتح ويملأ أنابيب الغمر بالمياه لتقوم الرشاشات أو الفوهات المفتوحة بالتصريف فوق المنطقة المحمية.
يتم تأكيد ثقوب الفلنجات وشكل الأخدود وترتيب الملحقات وفق الرسم أو العينة أو جدول الطلب المعتمد قبل الإنتاج.
تكوينات المنتج الفعلية

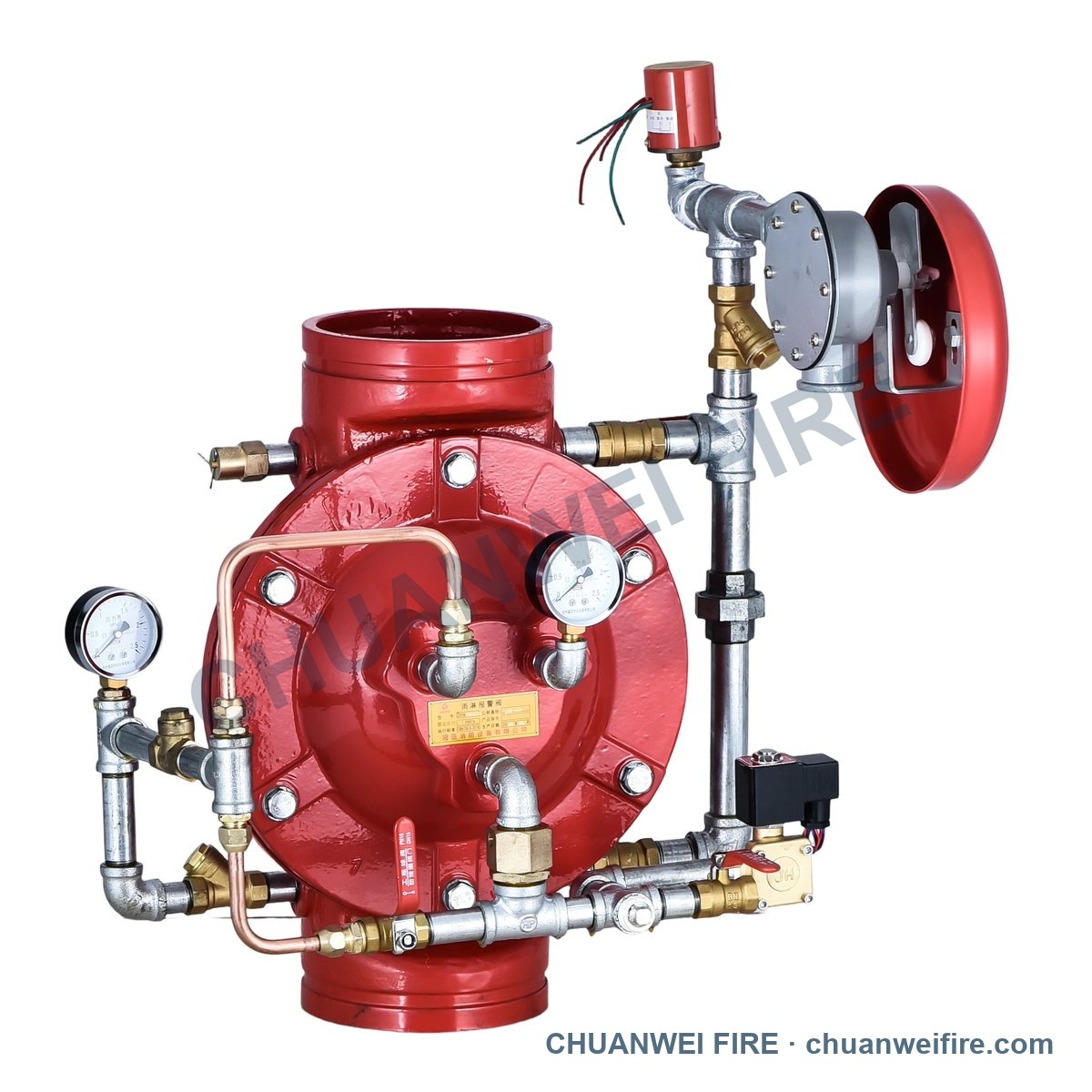

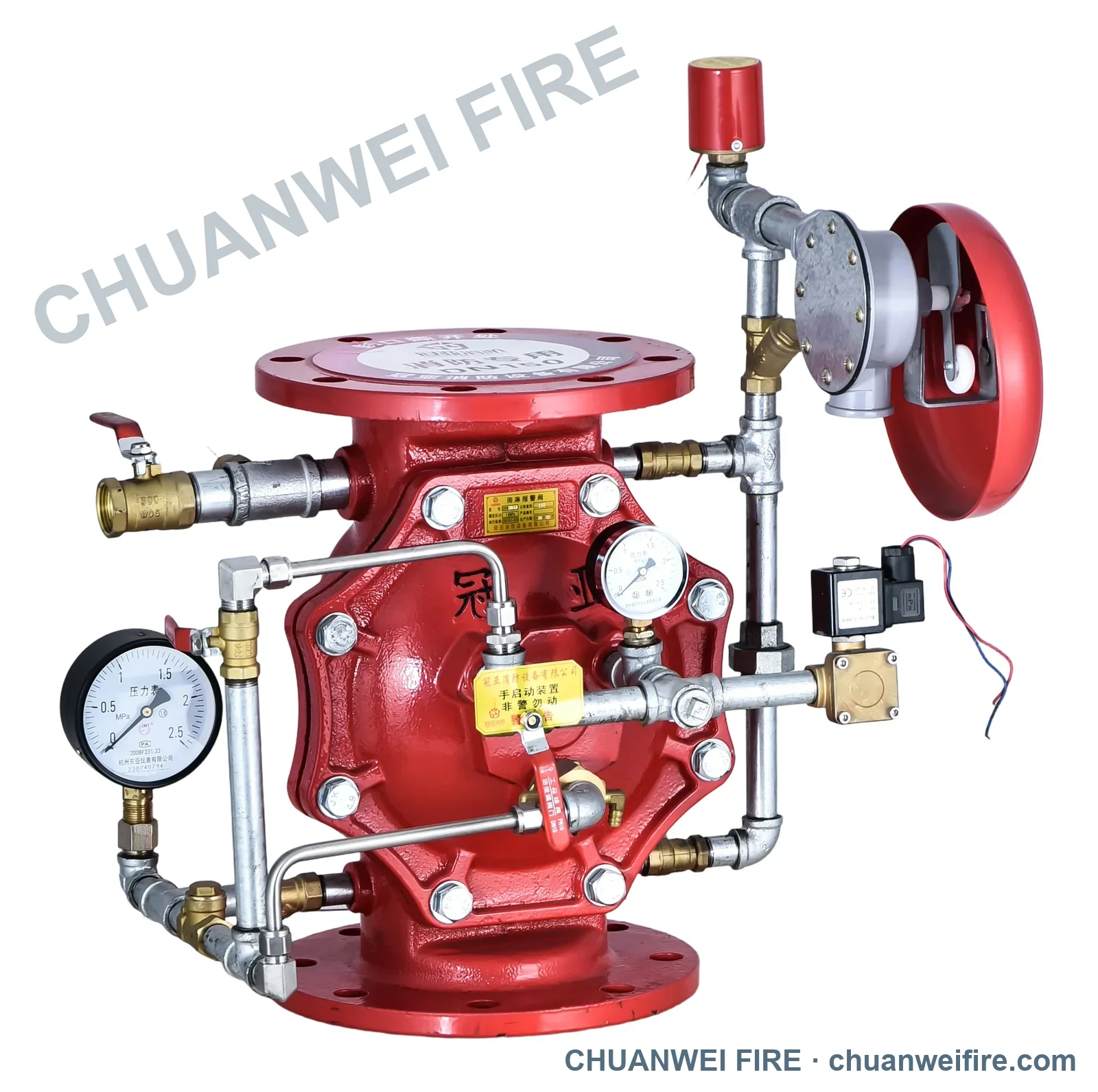

صور الوصلات ذات الفلنجات والمحززة
تُظهر الصورتان مجموعتي صمام غمر كاملتين. تُحفظ علامات GUANYA / 冠亚 الظاهرة على المنتج؛ وتشير CHUANWEI FIRE إلى الموقع وعرض مبيعات التصدير.
نظرة فنية عامة
بيانات التصنيع والتشغيل المؤكدة
تُعرض بيانات المنتج الأساسية بصيغة HTML لتوضيح متطلبات التوريد الدولي. خضع الصمام لاختبار النوع وفق معيار وطني؛ ولا تدّعي هذه الصفحة وجود اعتماد أجنبي.
مواصفات السلسلة
- نوع المنتج
- صمام غمر غشائي (صمام التحكم بالمياه لنظام الغمر)
- المقاسات المتاحة
- DN50 / 2 in إلى DN250 / 10 in
- خيارات الوصلات
- بفلنجات أو محزز
- أقصى ضغط تشغيل
- 1.6 MPa / 16 bar / نحو 232 psi
- نطاق ضغط التغذية
- 0.14–1.6 MPa / 1.4–16 bar
- أدنى ضغط تشغيل
- 0.035 MPa / 0.35 bar
- ضغط منفذ الإنذار
- ≥ 0.05 MPa / 0.5 bar
- استجابة الإنذار
- ≤ 15 s (DN ≤ 150) · ≤ 60 s (DN ≥ 200)
- جسم الصمام والغطاء
- حديد دكتايل QT450-10 / ASTM A536 65-45-12
- الغشاء
- مطاط النتريل المقوّى بالنايلون (NBR)
- حلقات إحكام O
- مطاط النتريل (NBR / Buna-N)
- القرص والمقعد والجلب وصفائح الضغط
- برونز
- النابض والعمود
- فولاذ مقاوم للصدأ 304
- الطلاء
- طلاء إيبوكسي داخلي وخارجي (أحمر)
- معيار اختبار النوع
- GB 5135.5 (المعيار الوطني لصمامات الغمر)؛ لا يعني وجود اعتماد أجنبي
- التعبئة
- صندوق خشبي
نطاق التوريد الكامل
ملحقات الإنذار المورّدة مع الصمام الرئيسي
تشمل المجموعة القياسية الكاملة العناصر التالية. يمكن مراجعة العلامات التجارية للملحقات أو ترتيباتها التي يحددها العميل قبل تقديم العرض.
الموديلات المتاحة
التكوينات المتاحة لطلب عرض سعر
المقاس الدولي ونوع الوصلة هما حقلا الاختيار الأساسيان. تُحفظ رموز ZSFM كمراجع للمصنع فقط. قد يختلف الارتفاع المرجعي حسب ترتيب الملحقات المعتمد.
| التكوين الدولي | المقاس الاسمي | أقصى ضغط | الارتفاع المرجعي | مرجع المصنع |
|---|---|---|---|---|
| صمام غمر غشائي بفلنجات | DN50 / 2 in | 1.6 MPa | 265 mm | ZSFM50 |
| صمام غمر غشائي بفلنجات | DN65 / 2½ in | 1.6 MPa | 265 mm | ZSFM65 |
| صمام غمر غشائي بفلنجات | DN80 / 3 in | 1.6 MPa | 325 mm | ZSFM80 |
| صمام غمر غشائي بفلنجات | DN100 / 4 in | 1.6 MPa | 335 mm | ZSFM100 |
| صمام غمر غشائي بفلنجات | DN125 / 5 in | 1.6 MPa | متاح عند الطلب | ZSFM125 |
| صمام غمر غشائي بفلنجات | DN150 / 6 in | 1.6 MPa | 415 mm | ZSFM150 |
| صمام غمر غشائي بفلنجات | DN200 / 8 in | 1.6 MPa | 530–535 mm | ZSFM200 |
| صمام غمر غشائي بفلنجات | DN250 / 10 in | 1.6 MPa | 615 mm | ZSFM250 |
| صمام غمر غشائي محزز | DN100 / 4 in | 1.6 MPa | 340 mm | ZSFM100(G) |
| صمام غمر غشائي محزز | DN150 / 6 in | 1.6 MPa | 425 mm | ZSFM150(G) |
| صمام غمر غشائي محزز | DN200 / 8 in | 1.6 MPa | متاح عند الطلب | ZSFM200(G) |
إمكانات OEM / ODM
التكوين وفق الرسم أو العينة المعتمدة
تُؤكد خيارات التصنيع والتجميع وفق الجدول الفني للمشتري. تصف أسماء معايير الوصلات أنماط التشغيل المتاحة ولا تعني اعتماد المنتج من جهة خارجية.
أرسل جدول صمامات الغمر المطلوبة
يرجى تضمين المقاس ونوع الوصلة ومتطلبات الفلنجات أو الأخدود وتكوين الملحقات والكمية وبلد الوجهة.
